هواپیما ضربتی رادار گریز اف-117 ( نایت هاوک )
مشخصات هواپیمای ضربتی: اف-117 نایت هاوک / F-117 Night Hawk
|
نوع هواپیما: هواپیما ضربتی رادار گریز
|
کشورسازنده: ایالات متحده آمریکا
|
شرکت سازنده: لاکهید
|
تاریخ نخستین پرواز: 18 ژوئن 1981
|
تاریخ رونمایی: 15 اکتبر 1983
|
وضعیت کنونی: بازنشسته در آمریکا از سال 2008
|
بکار گیرنده ها: نیروی هوایی ایالات متحده آمریکا
|
آغاز ساخت: 1983
|
تعداد ساخته شده: 68 فروند
|
قیمت هر فروند: 46 میلیون دلار آمریکا در سال 2008 |
نایت هاوک اف-۱۱۷ (به فارسی باز شب) هواپیمای ضربتی (حمله زمینی) تک سرنشین و دو موتوره است که توسط شرکت لاکهید برای نیروی هوایی ایالات متحده ساخته شد و اولین هواپیمای ساخته شده بر اساس فناوری رادار گریزی است.
پروژه این هواپیما پس از دورهای از آزمایشهای پروازی توام با شکست به موفقیت رسید و اولین نمونه قابل پرواز در سال ۱۹۸۲ تحویل داده شد. وجود این هواپیما در سال ۱۹۸۸ به طور رسمی تایید شد و تولید آن در سال ۱۹۹۰ متوقف شد.

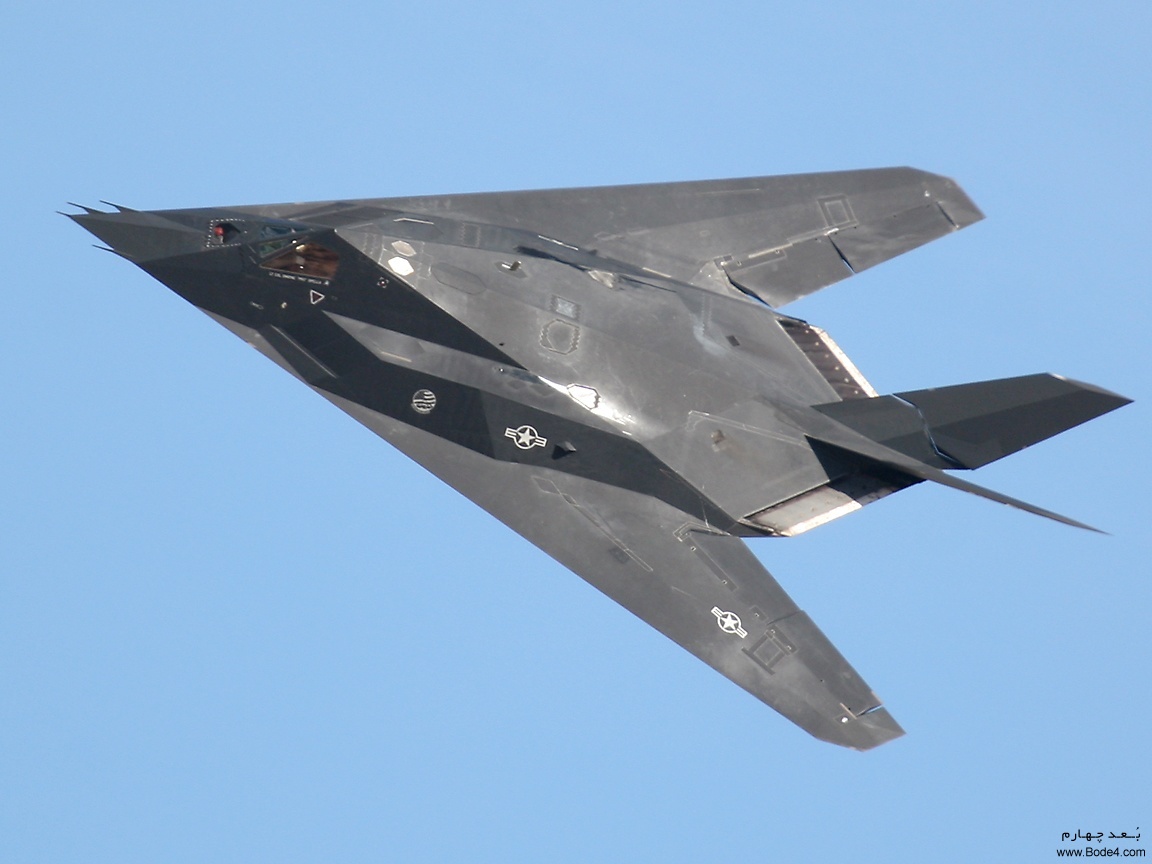

طراحی اف-117:

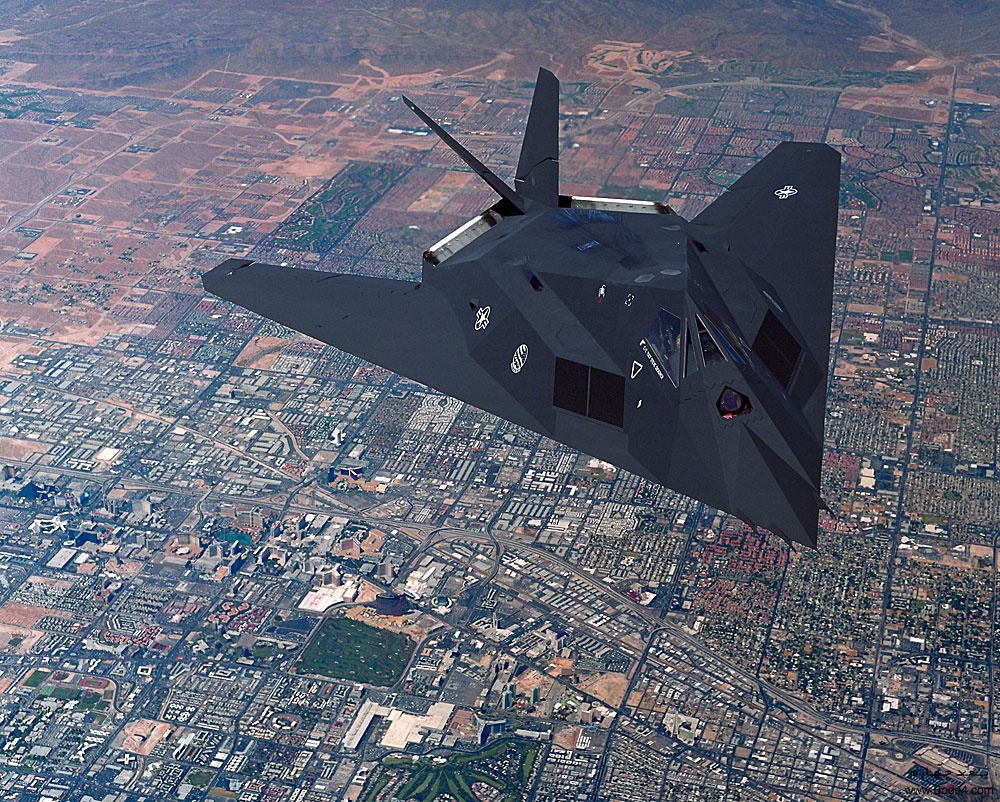

در سال ۱۹۷۴ ایده این هواپیما توسط آژانس پروژههای تحقیقاتی پیشرفته وزارت وفاع آمریکا به بخش پروژههای سری لاکهید معروف به اسکانک وورکز داده شد. به این صورت که هواپیمایی طراحی شود که با انعکاس کمترین میزان نور، امواج رادار و امواج مادونقرمز در برابر سیستمهای هشدار الکرونیکی دشمن پنهان بماند. نمای این هواپیما مثلثی شکل بوده و دمهای به عقب برگشته با زاویهای باز دارد. سطح این هواپیما با صفحات صافی پوشیده شده که امواج راداری را از فرستنده دور کرده و همچنین از موادی پوشیده شده که امواج راداری را جذب کند. اف-۱۱۷ توسط دو موتور توربوفن جنرال الکتریک نیرو میگیرد که جهت کاهش امواج مادون قرمز فاقد پس سوز بوده و لذا پرواز با سرعت ماورای صوت را برای هواپیما میسر نمیسازد. مهمات هواپیما شامل بمبهای لیزری و موشکهای ضدرادار و مادونقرمز داخل هواپیما حمل میشوند. با استفاده از تجهیزات دیجیتال و ماهواره این هواپیما برای ناوبری احتیاجی به رادار خود ندارد.
آشنایی بیشتر با هواپیما اف-117:
طراحی منحصر به فرد این هواپيما توانايي های استثنايی به آن می بخشد. اندازه آن حدود F-15 است و از دو موتور توربوفن F404 جنرال الکتريک بهره می برد و توانايي سوخت گيری هوايی آن را به هواپيمایی با برد نا محدود تبديل کرده است.
در ضمن ‹‹نايت هاوک›› اولين هواپيمای استيلت قابل بهره برداری (operation) جهان است.اين هواپيمای تک نفره به منظور حملات پيشگيرانه و نفوذهای سريع و عميق به نقاط استراتژيک دشمن و نابودی اهدافی که از آنها به شدت محافظت می شود طراحی گرديده است.

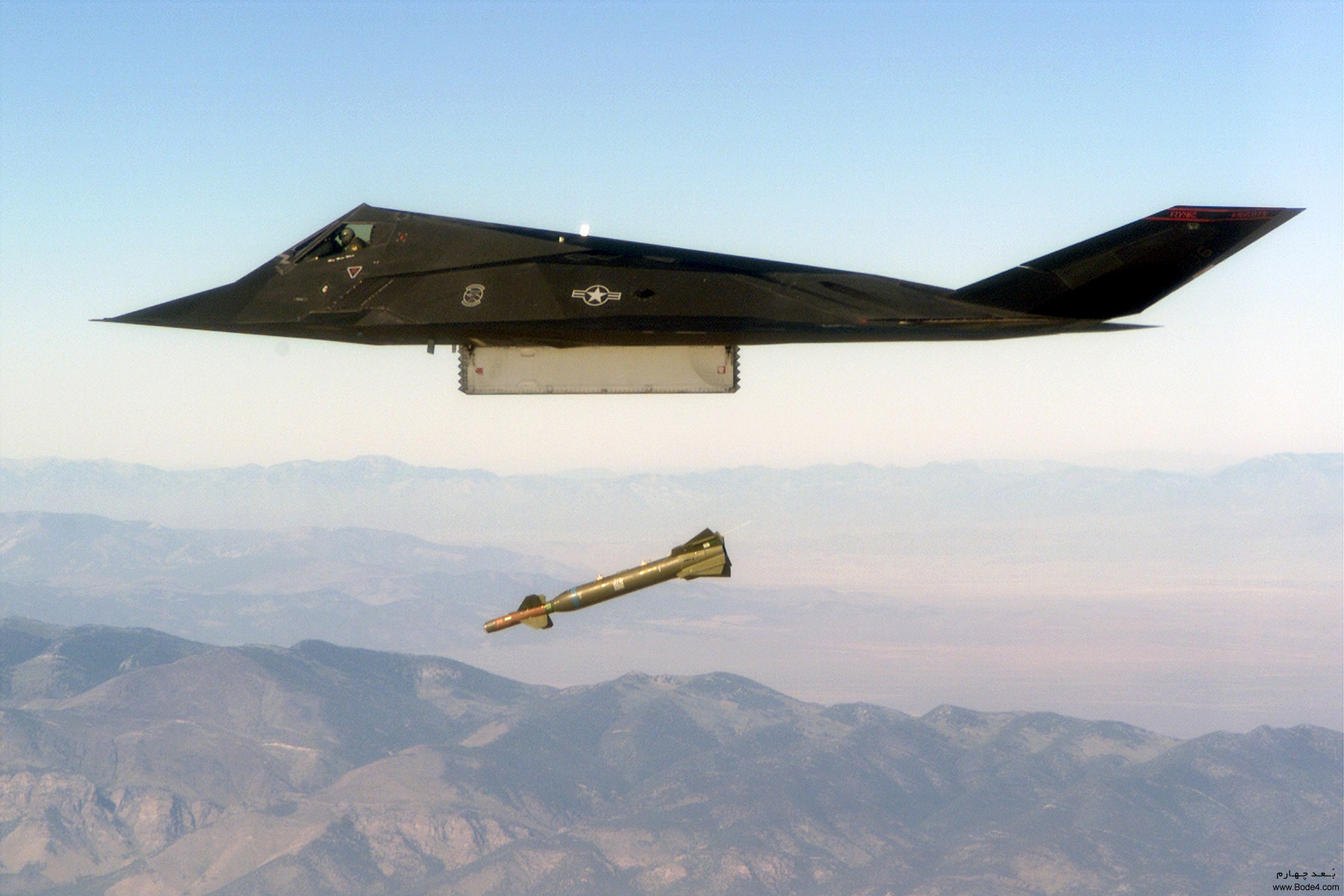

مهمات گوناگونی بر روی آن قابل نصب است و دارای سيستم های هدايتی - تهاجمی پيشرفته ای است که باعث دقت در حمله و کاهش کار خلبان می گردد. به طوري كه قادر است بمب هاي هدايت ليزري را در شب با اختلاف فقط 1 متر به هدف بزند.

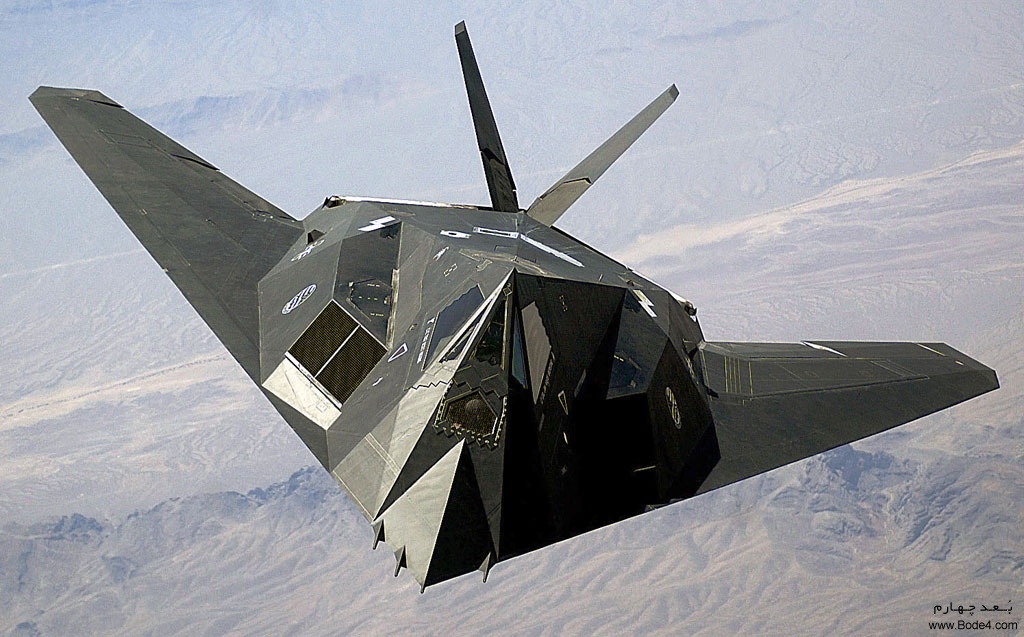

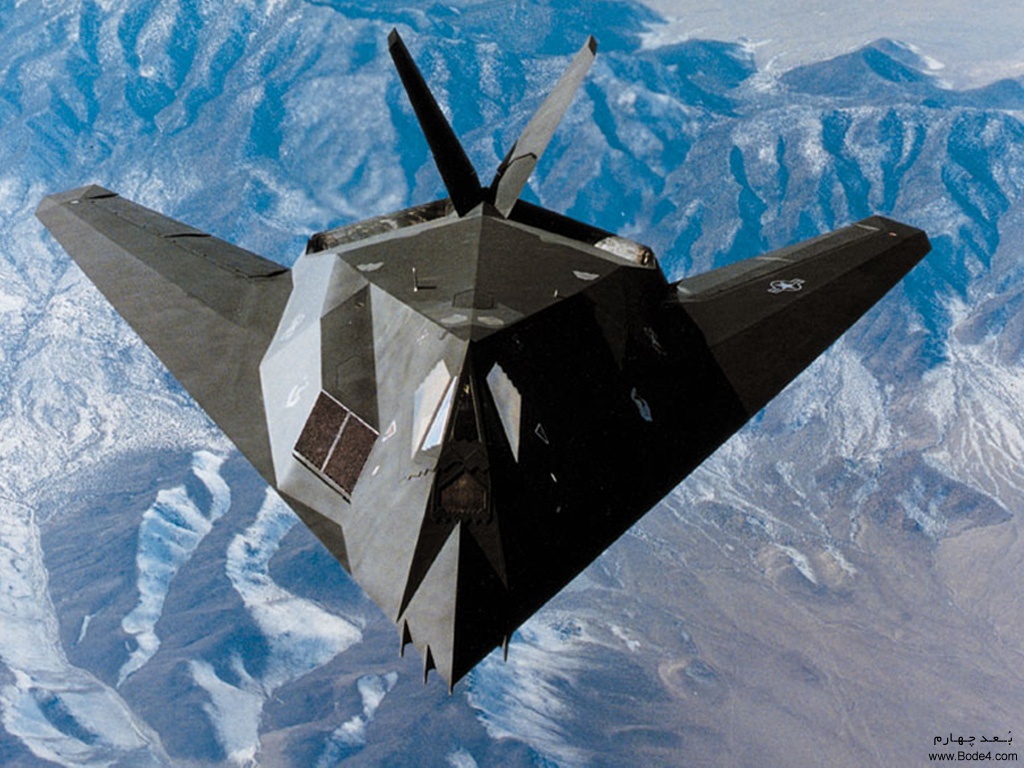

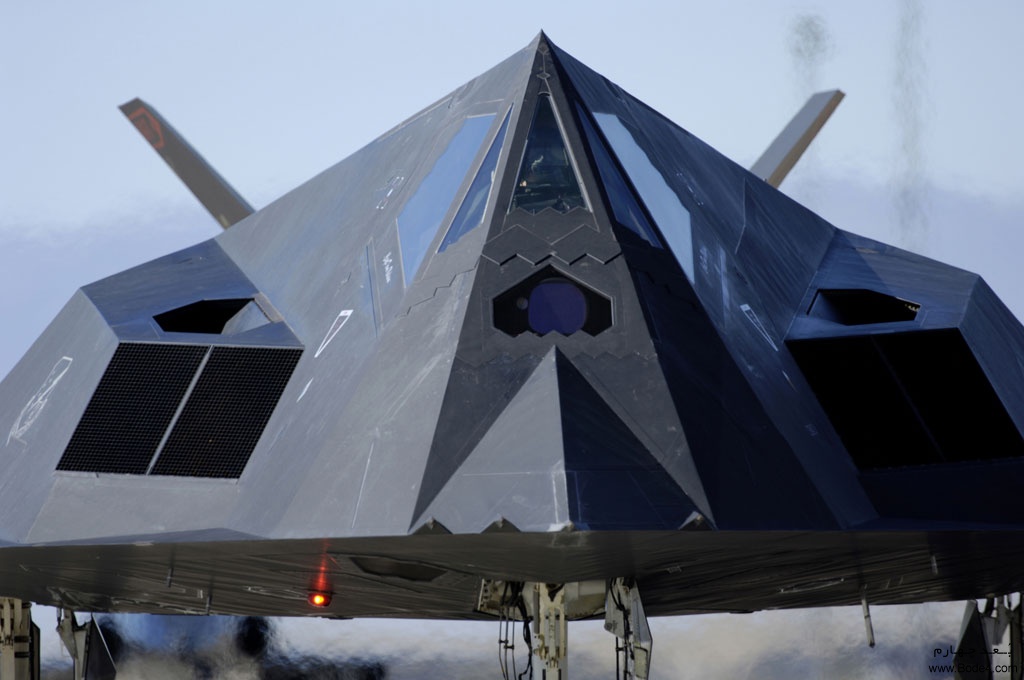

به طور عمده از آلمينيوم ساخته شده و پنل های بدنه آن صاف هستند که وظيفه آنها انعکاس دادن امواج راداری در جهتی خلاف فرستنده و منحرف کردن آنهاست که از ديده شدن هواپيما در رادار جلوگيری می کند.کليه سطوح و اجزای اين هواپيما با مواد گوناگونی که امواج راداری را جذب می کنند پوشيده شده است. برای کاهش بيشتر بازتاب امواج راداری لبه های آن را با زوايای خاصی طراحی کرده اند.

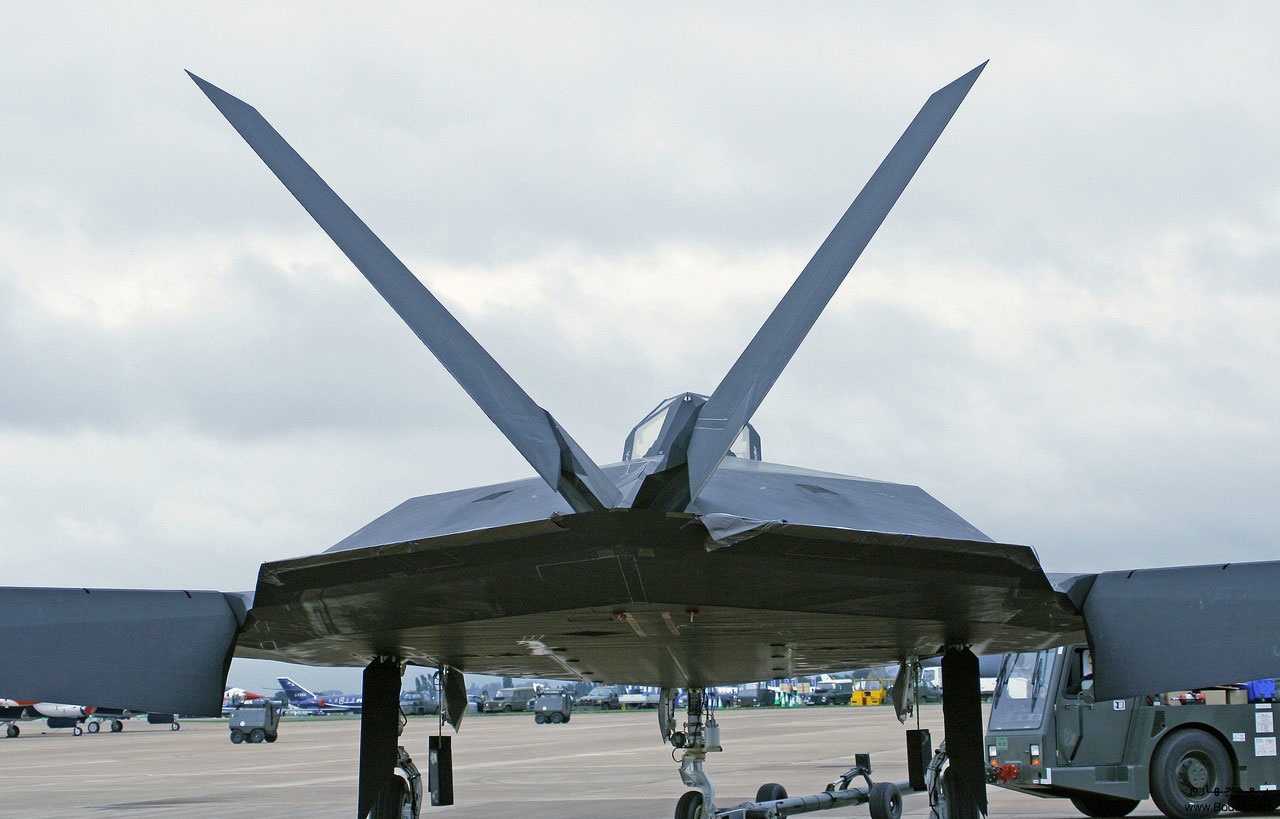

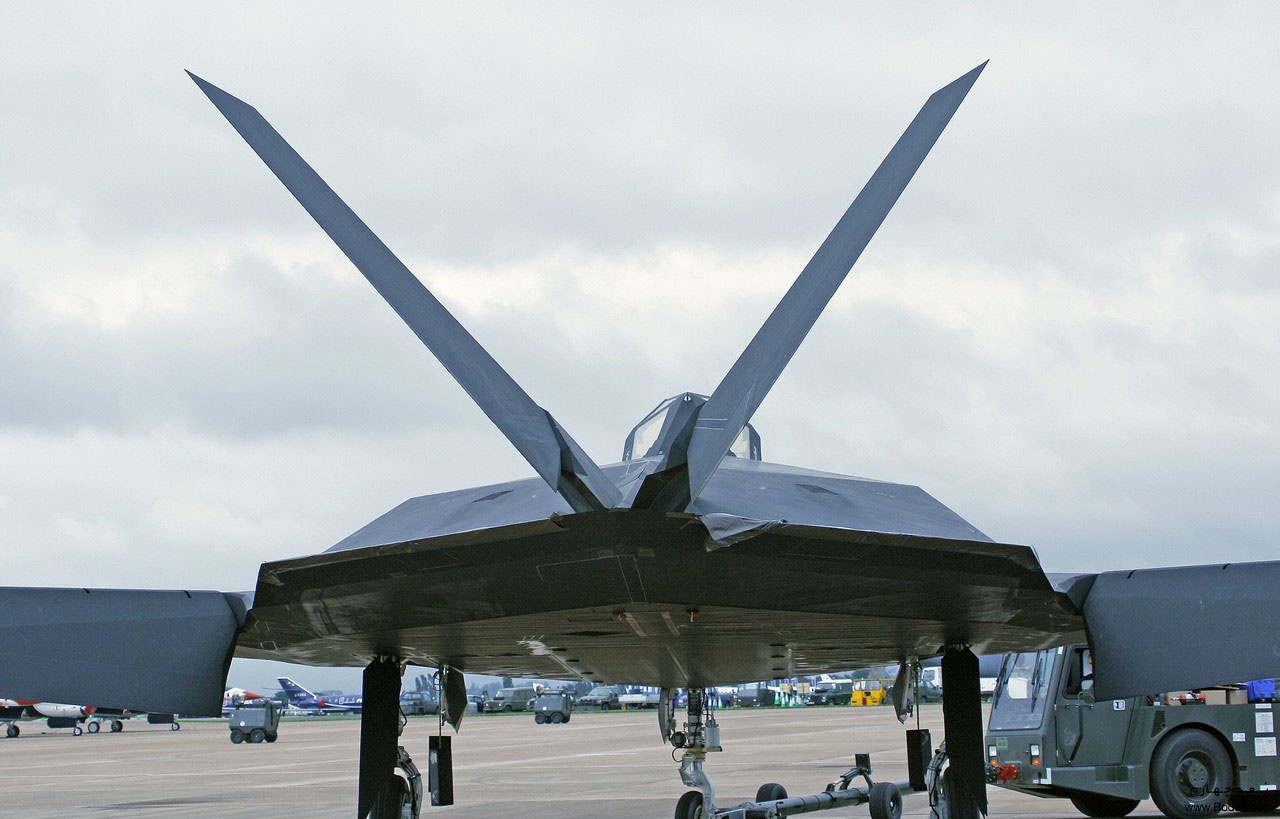

در اين هواپيما براي جلوگيري از ديده نشدن (رادار گريزي) زاويه دوم ان كمتر از 90 درجه مي باشد، به طوري كه شكل ان به صورت ‹‹V›› به نظر مي رسد. همچنين باعث افزايش مانور پذيري هواپيما نيز مي شود.
ورودی پره و خروجی باريک موتور اين هواپیما که به (platypus) معروف است از قطعات کوچکی که جاذب گرمايند پوشانده شده است. اين طراحی باعث کاهش شناسايی آن توسط سنسور های حرارتی می شود.
همچنين براي ايجاد نشدن رد سفيد پشت سر هواپيما، موادي را همراه گازهاي خروجي مي فرستند تا مانع ايجاد ان بشود.
اين هواپيما در عمليات طوفان صحرا در عراق و عمليات ناتو در يوگسلاوی مورد استفاده قرار گرفته است.در جريان عملیات طوفان صحرا ۳۶ فروند از اين هواپيما برای حمله به اهداف محافظت شده به کار برده شد و تنها هواپيمايی بود که اجازه حمله به اهداف داخل شهر بغداد به آن داده شد. اين هواپيما به طور عام با دو بمب ۲۰۰۰ پوندی GBU-27 مسلح می شد که برای نابودی نيروگاههای برق دفاع ضدهوايی فرودگاهها و انبارهای مهمات بسيار مناسب بود.
در اين زمان ۳۰۰۰ توپ ضدهوايی و ۶۰ سايت پرتاب موشک های زمين به هوا از شهر بغداد محافظت می کرد.ولی با اين وجود اين هواپيما با انجام ۶۹۰۰ ساعت پرواز بيش از ۲۰۰۰ تن بمب را بروی اهداف تعيين شده پرتاب کرد.
در جنگ يگسلاوی اين هواپیما از پايگاه های خود در ايتاليا و آلمان به پرواز در می آمد. در دو شب اول حمله اين هواپیما به ۹۰ هدف تعيين شده حمله و انها را نابود کرد.در جريان همين حملات بود که اولين فروند از آنها مورد اصابت موشک قرار گرفت و سقوط کرد.
به گفته تعدادي از كارشناسان، اين هواپيما مورد اصابت يك فروند موشك زمين به هواي روسي (احتمالا از نوع سام-6 فرار گرفته است) كه توسط يك رادار ساخت روسيه رهگيري شده بود نابود شد.
مشخصات:
نوع هواپيما: بمب افكن تهاجمي
تعداد خدمه: 1 نفر
آخرين قيمت: 128 ميليون دلار
نوع و نام موتور: دو تا جنرال الكتريك 404-GE-F1D2 توربوفن با پس سوز با حداكثر رانش 10800lb
ابعاد:
طول: 20.3 متر
دهانه بال: 13.3 متر
ارتفاع: 3.8 متر
وزن خالي: 13608 كيلو گرم
حداكثر وزن برخاستن: 23625 كيلو گرم
كارايي:
حداكثر سرعت: +1ماخ (هر ماخ معادل 300 متر بر ثانيه است)
حداكثر ارتفاع پروازي: 60000 فوت
حداكثر برد: قابليت سوخت گيري هوايي دارد (نامحدود)
حداقل سرعت برخاستن: 310 كيلومتر بر ساعت
حد اكثر سرعت فرود: 290 كيلومتر بر ساعت
اين هواپيما توانايي انداختن هر نوع بمب از لحاظ متعارف و غير متعارف دارد. همچنين داراي سيستم هاي جنگ الكترونيك است.اين هواپيما داراي شعله نما نيز مي باشد كه براي گمراه كردن رادار هاي فروسرخ است.
اولين هواپيماي رادار گريز نيز مي باشد و جالب است بدانيد كه در آن هيچ انحنايي وجود ندارد.
